Utiliser la sphère EMLID

La sphère EMLID est un instrument de précision permettant d’effectuer des mesures GPS sur le terrain. Suivez les étapes ci-dessous pour démarrer correctement la sphère et l’utiliser avec l’application EMLID Flow et Agromanager.

Démarrer et connecter la sphère EMLID

Étape 1 : Démarrez la sphère EMLID en maintenant le bouton d’alimentation enfoncé jusqu’à ce que tous les voyants s’allument.

Étape 2 : Vérifiez que l’icône Wi-Fi s’allume en blanc. Cela signifie que la sphère diffuse son propre réseau Wi-Fi.

Étape 3 : Vérifiez l’icône du signal RTK. Si elle ne s’allume pas, la sphère ne reçoit aucun signal de correction RTK.

Étape 4 : Connectez la tablette au réseau Wi-Fi de la sphère :
- Accédez aux paramètres de la tablette
- Ouvrez les paramètres Wi-Fi
- Connectez-vous au réseau nommé Agromanager: AC:07 (le code peut varier)

Étape 5 : Ouvrez l’application EMLID Flow. Le récepteur devrait maintenant être visible. Le contrôle du statut vous permet de confirmer que la connexion avec la sphère est correcte.

Étape 6 : Appuyez sur le bouton en bas de l’écran pour ouvrir l’interface de mesure.

Étape 7 : Un écran d’aperçu vide s’affiche ; les projets sont automatiquement chargés depuis le serveur.

Étape 8 : Vérifiez que le signal de correction est correctement configuré : l’adresse IP, le port, le nom d’utilisateur et le mot de passe doivent être renseignés.

Étape 9 : Le mount point est un champ à compléter. Cliquez d’abord sur "Enregistrer" pour ouvrir un menu déroulant, puis sélectionnez l’option common.

Étape 10 : Cochez l’option permettant de renvoyer les messages NMEA et appuyez ensuite sur Apply.

Étape 11 : L’entrée de correction est maintenant affichée.

Effectuer des mesures sur le terrain

Étape 1 : Ouvrez à nouveau l’application EMLID Flow.

Étape 2 : Le récepteur devrait être visible. Si ce n’est pas le cas, appuyez sur le bouton d’actualisation en haut à droite.

Étape 3 : En haut à gauche, vérifiez la connexion Internet. Celle-ci doit être connectée au réseau Agromanager via la 3G, 4G ou 5G.

Étape 4 : En haut à droite, vous voyez le nombre de satellites et le type de signal. Pour effectuer une mesure correcte, le statut doit être sur FIX.

Étape 5 : Appuyez sur Survey en bas de l’écran.

Étape 6 : Créez une nouvelle mesure en appuyant sur le signe plus. Donnez un nom au projet ; les paramètres par défaut peuvent être conservés. Appuyez ensuite sur Enregistrer en haut à droite.

Étape 7 : Votre projet apparaît maintenant sur la carte. Pour ajouter un point de mesure, vérifiez que le signal en haut de l’écran est toujours sur FIX et appuyez sur le signe plus.

Étape 8 : Appuyez sur Save pour enregistrer le point et passez au point suivant.

Étape 9 : Attention : mesurez les points dans le sens des aiguilles d’une montre. Cela facilite leur traitement dans Agromanager.

Étape 10 : Lorsque vous avez terminé, appuyez sur la flèche de retour.

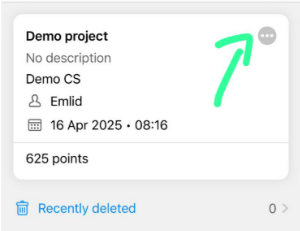

Cela suffit pour enregistrer votre projet. Vous pouvez ensuite exporter les fichiers afin de les utiliser dans Agromanager. Appuyez sur les 3 points, puis sélectionnez Export.
