Werken met de EMLID bol
De EMLID bol is een precisie-instrument voor GPS-metingen in het veld. Volg onderstaande stappen om de bol correct op te starten en te gebruiken in combinatie met de EMLID Flow app en Agromanager.
Stap 1 - EMLID bol opstarten
Start de EMLID bol door de aan-knop ingedrukt te houden totdat alle indicatie lichtjes branden.
- Controleer of het Wi-Fi icoon wit oplicht. Dit betekent dat de bol een eigen Wi-Fi-netwerk uitzendt.
- Controleer het RTK-signaal icoon. Indien dit niet brandt, ontvangt de bol geen RTK-correctiesignaal.
Stap 2 - Verbinden met de wifi van de EMLID bol
Verbind de tablet met het Wi-Fi netwerk van de bol:
- Ga naar de instellingen van de tablet
- Open de Wi-Fi instellingen
- Verbind met het netwerk genaamd Agromanager: AC:07 (de code kan verschillen)
Stap 3 - EMLID verbinden in de EMLID Flow App
Open de EMLID Flow app

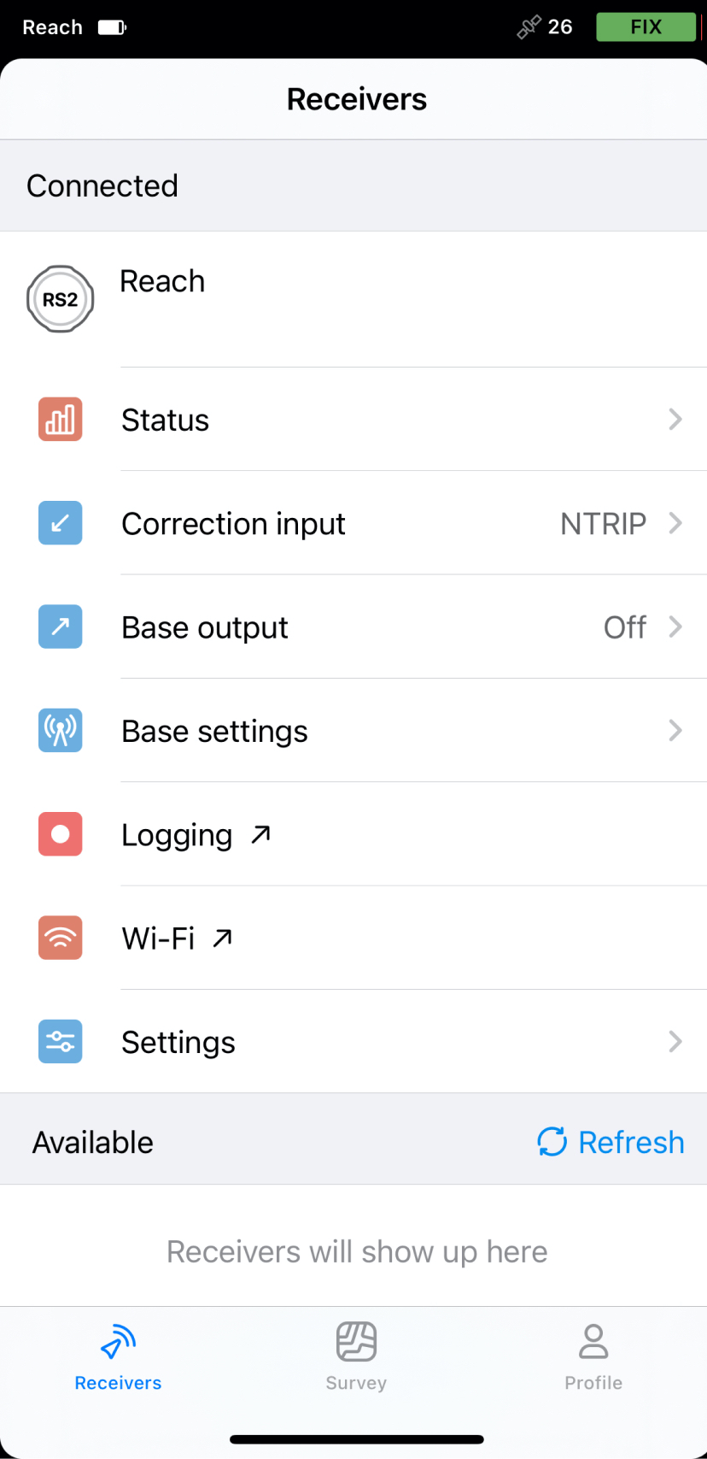

Je zou nu de ontvanger moeten zien en zal hij verbinding maken. Bovenaan zul je het woord verbonden zien staan als dit is gelukt.
Indien dit niet gebeurt, controleer de RTK verbinding via onderstaande stappen. Indien je een eigen EMLID bol via Agromanager hebt aangekocht kun je ook onderstaand helpdesk artikel gebruiken:
Anders:
- Controleer of het correctiesignaal correct is ingesteld: het IP-adres, de poort, gebruikersnaam en wachtwoord moeten ingevuld zijn.
- Het mount point is een invulveld. Klik eerst op "Opslaan" om een dropdownmenu te openen en kies daarna de optie common.
- Vink aan dat je de NMEA-berichten wil terugsturen en druk vervolgens op Apply.
- De correctie-invoer wordt nu weergegeven.
Stap 4 - Inmeten in het veld
Het inmeten van de GPS punten gebeurt in de EMLID Flow App, open deze opnieuw. De ontvanger zou nu zichtbaar moeten zijn. Zo niet, druk dan rechtsboven op de vernieuw-knop.
Controleer links bovenaan de internetverbinding. Deze moet verbonden zijn met het Agromanager netwerk via 3G, 4G of 5G.
Rechts bovenaan zie je het aantal satellieten en het type signaal. Voor een correcte meting moet dit op FIX staan.

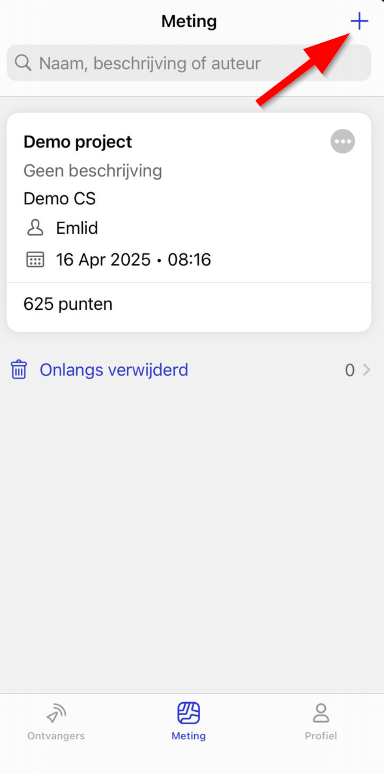

Maak een nieuwe Meting/Survey aan via de knop onderaan het scherm. Klik vervolgens rechts bovenin op het plus-teken om een nieuwe meting aan te maken. Geef het project een naam, de standaardinstellingen mogen blijven staan. Druk vervolgens rechtsboven op Opslaan.
Stap 5 - Meetpunten toevoegen

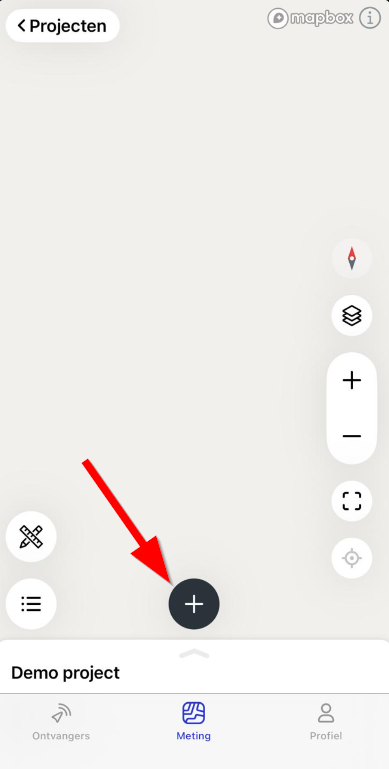

Je ziet nu je project op de kaart. Om een meetpunt toe te voegen, controleer dat het signaal bovenaan nog steeds FIX is en druk op het plus-teken. Druk op Save om het punt op te slaan en ga verder naar het volgende punt. Meet de punten in klokwijzerzin in. Dit vergemakkelijkt de verwerking in Agromanager.
Gehele rijen met dezelfde plantafstand:
Plaats de EMLID recht voor de bomenrij ongeveer 50 cm voor je eerste boom zodat je zeker weet dat de gehele boom wordt meegenomen. Druk op de tablet op het plusje om het meetpunt op te slaan. lloop tegen de klok in naar de volgende rij en herhaal deze stappen totdat je alle rijen hebt gehad van zowel de voorkant als de achterkant.
Gehele rijen met afwijkende plantafstand voor de eerste x aantal bomen nabij de kopakkers
Plaats de EMLID recht voor de bomenrij ongeveer 50 cm voor je eerste boom zodat je zeker weet dat de gehele boom wordt meegenomen. Druk op de tablet op het plusje om het meetpunt op te slaan. Vervolgens loop je de rij in tot aan de laatste boom met een afwijkende plantafstand. Plaats de EMLID in de bomenrij bij deze boom en druk nogmaals op het plusje om het meetpunt op te slaan. Herhaal deze stappen totdat je alle rijen hebt gehad van zowel de voorkant als de achterkant.
Gehele rijen met middenpad:
Plaats de EMLID recht voor de bomenrij ongeveer 50 cm voor je eerste boom zodat je zeker weet dat de gehele boom wordt meegenomen. Druk op de tablet op het plusje om het meetpunt op te slaan. Herhaal deze stappen totdat je alle rijen aan de voorkant van voor het middenpad hebt gehad. Loop vervolgens door naar het middenpad en herhaal de stappen voor het einde van de rijen VOOR het middenpad. Blijf tegen de klok in de meetpunten aflopen.
Zodra je het voorste blok klaar hebt, Herhaal je de bovenste stappen om de achterste helft achter het middenpad in te meten.
Stap 6 - Project opslaan en exporteren

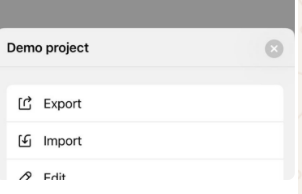

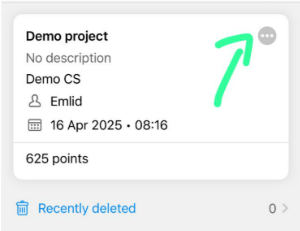

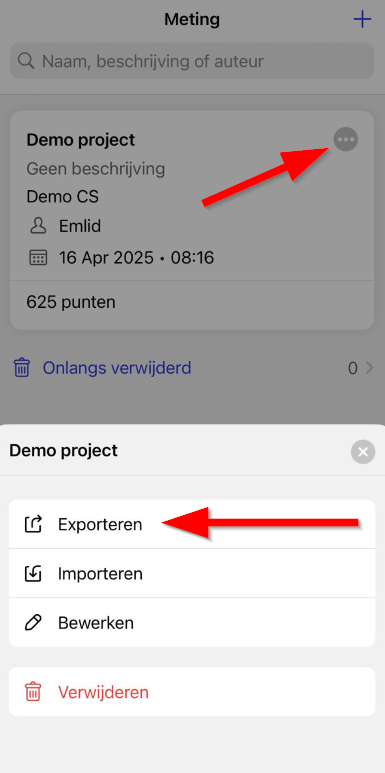

Zodra je klaar bent met het inmeten van de punten, ga je terug naar het overzicht van de projecten/metingen. Klik rechts op het icoontje met 3 puntjes, en klik op exporteren.

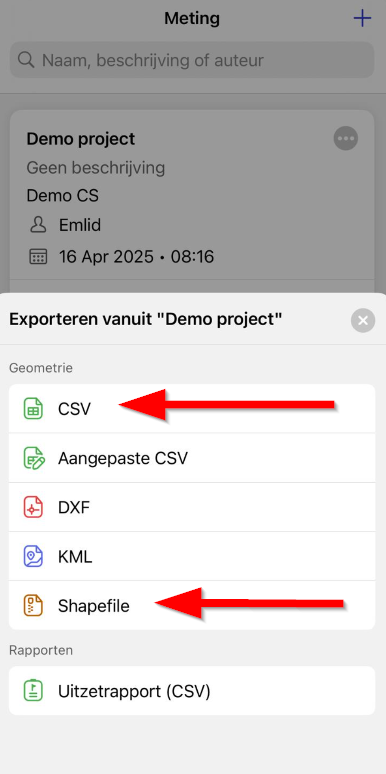

Hier kun je een keuze maken tussen verschillende typen exports. In Agromanager werk je met een CSV of Shapefile.
